Ang mga touch screen sa nfrared nga teknolohiya gilangkuban sa infrared nga nagpagawas ug nakadawat nga mga elemento sa sensing nga gibutang sa gawas nga bayanan sa touch screen. Sa ibabaw sa screen, usa ka infrared detection network ang naporma. Ang bisan unsang makapatandog nga butang makausab sa infrared sa contact point aron maamgohan ang operasyon sa touch screen. Ang prinsipyo sa pagpatuman sa infrared touch screen susama sa surface acoustic wave touch. Gigamit niini ang infrared emitting ug pagdawat sa mga elemento sa sensing. Kini nga mga elemento nagporma og infrared detection network sa ibabaw sa screen. Ang butang sa paghikap nga operasyon (sama sa usa ka tudlo) makausab sa infrared sa contact point, nga unya nakabig ngadto sa coordinate nga posisyon sa paghikap aron makaamgo sa tubag sa operasyon. Sa infrared touch screen, ang mga circuit board device nga gihan-ay sa upat ka kilid sa screen adunay infrared emitting tubes ug infrared receiving tubes, nga nahimong horizontal ug vertical cross infrared matrix.
Ang infrared touch screen usa ka infrared matrix nga giapod-apod sa X ug Y nga direksyon sa atubangan sa screen. Namatikdan ug nakit-an niini ang paghikap sa tiggamit pinaagi sa kanunay nga pag-scan kung ang mga infrared ray gibabagan sa mga butang. Sama sa gipakita sa numero nga "Prinsipyo sa Pagtrabaho sa Infrared Touch Screen", kini nga touch screen gi-install nga adunay usa ka gawas nga bayanan sa atubangan sa display. Ang gawas nga bayanan gidisenyo uban sa usa ka circuit board, aron ang infrared transmitting tubes ug infrared nga pagdawat tubes gihan-ay sa upat ka kilid sa screen, sa usa ka pinaagi sa usa ka katugbang sa pagporma sa usa ka pinahigda ug bertikal cross infrared matrix. Human sa matag scan, kung ang tanan nga mga infrared nga parisan sa mga tubo konektado, ang berde nga suga anaa, nga nagpakita nga ang tanan normal.
Kung adunay usa ka paghikap, ang tudlo o uban pang butang mobabag sa pinahigda ug bertikal nga infrared rays nga moagi sa posisyon. Kung ang touch screen mag-scan ug makit-an ug makumpirma nga ang usa ka infrared ray gibabagan, ang pula nga suga mosiga, nga nagpakita nga ang infrared ray gibabagan ug adunay usa ka paghikap. Sa samang higayon, mobalhin dayon kini sa laing coordinate ug mag-scan pag-usab. Kung makit-an nga adunay lain nga axis nga adunay usa ka infrared ray nga gibabagan, ang dalag nga suga mosiga, nga nagpaila nga nakit-an ang usa ka paghikap, ug ang mga posisyon sa duha nga mga infrared nga tubo nga nakit-an nga gibabagan ireport sa host. Human sa kalkulasyon, ang posisyon sa touch point sa screen matino.

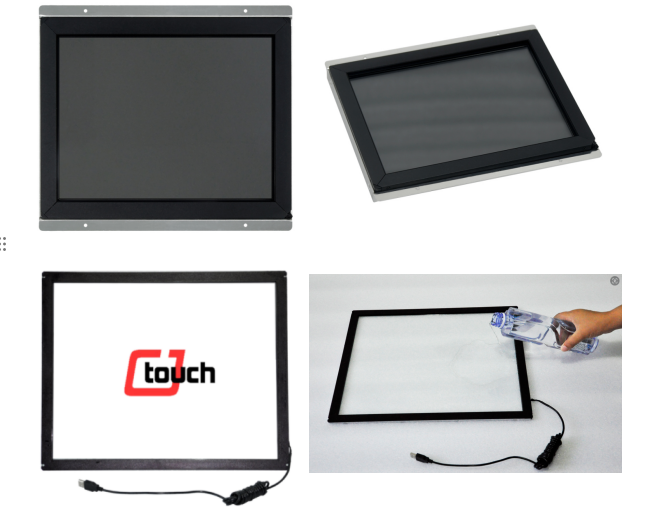

Ang mga produkto sa infrared touch screen gibahin sa duha ka klase: external ug internal. Ang pamaagi sa pag-instalar sa eksternal nga tipo yano ra ug mao ang labing kombenyente sa tanan nga mga touch screen. Gamita lang ang glue o double-sided tape aron ayohon ang frame sa atubangan sa display. Ang eksternal nga touch screen mahimo usab nga ayohon sa display pinaagi sa usa ka kaw-it, nga kombenyente alang sa pag-disassembly nga wala magbilin bisan unsang mga pagsubay.
Teknikal nga mga bahin sa infrared touch screen:
1. Taas nga kalig-on, walay drift tungod sa mga kausaban sa panahon ug palibot
2. Taas nga adaptability, dili apektado sa kasamtangan, boltahe ug static nga elektrisidad, nga angay alang sa pipila ka mapintas nga mga kahimtang sa kinaiyahan (pagsabog-pamatuod, abog-pamatuod)
3. Taas nga pagpasa sa kahayag nga walay intermediate medium, hangtod sa 100%
4. Taas nga serbisyo sa kinabuhi, taas nga kalig-on, dili mahadlok sa mga garas, taas nga paghikap sa kinabuhi
5. Maayo nga paggamit nga mga kinaiya, dili kinahanglan nga pwersa sa paghikap, walay espesyal nga mga kinahanglanon alang sa paghikap sa lawas
6. Nagsuporta sa simulate nga 2 puntos ubos sa XP, nagsuporta sa tinuod nga 2 puntos ubos sa WIN7,
7. Nagsuporta sa USB ug serial port output,
8. Ang resolusyon mao ang 4096 (W) * 4096 (D)
9. Maayong operating system compatibility Win2000/XP/98ME/NT/VISTA/X86/LINUX/Win7
10. Paghikap diametro ＞ = 5mm
Gikan sa lebel sa aplikasyon, ang touch screen kinahanglan dili usa ka yano nga aparato nga nagbag-o sa posisyon sa paghikap ngadto sa coordinate nga impormasyon, apan kinahanglan nga gidisenyo isip usa ka kompleto nga sistema sa interface sa tawo-machine. Ang ikalimang henerasyon nga infrared touch screen gibase sa ingon nga mga sumbanan, ug nahibal-an niini ang pag-uswag sa mga konsepto sa produkto pinaagi sa mga built-in nga mga processor ug hingpit nga software sa drayber.
Busa, ang bag-ong teknolohiya sa paghikap sa infrared adunay hinungdanon kaayo nga epekto sa lokal ug langyaw nga merkado.
